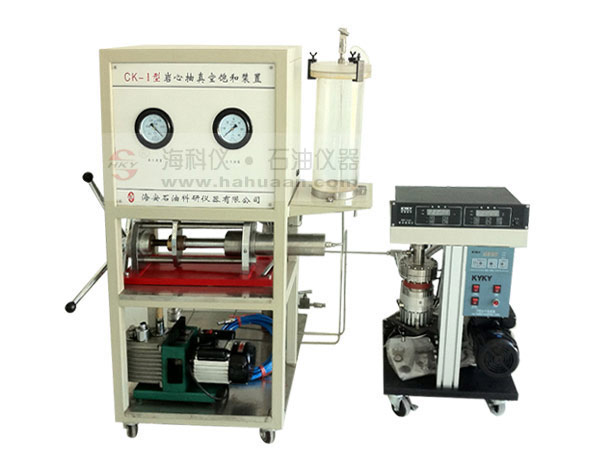

CK-1型巖心抽空加壓飽和裝置
一、用途
用于給巖心抽空加壓飽和實驗用油和水。儀器通過使用真空機組提高真空度，加高壓飽和等措施使巖心飽和得更加充分。
二、主要技術指標
分子泵極限真空：7×10-6Pa
巖心室工作壓力：50MPa
巖心室尺寸：Φ120×400mm
三、儀器的結構組成
儀器由水脫氣系統(tǒng)、巖心脫氣系統(tǒng)、巖心室、加壓泵等組成。
四、組成儀器各部件技術指標
1、水脫氣系統(tǒng)
包括水罐、旋片式真空泵、真空緩沖容器、真空表等部件。
用于給油或水脫氣
水罐：透明可觀察，容積6L
真空泵：2XZ-2型
2、巖心室
用于裝飽和巖心
工作壓力：50MPa
工作室尺寸：Φ120×400mm
3、加壓泵
型號：JB-3型，工作壓力：50MPa
4、真空機組
旋片泵+擴散泵機組
旋片泵：2XZ-8
分子泵：FJ110型
5、復合真空計
用于巖心室真空度測量。
